| DEFINICION |
GLASSCURCID es un vidrio curvado, que se obtiene al calentar el vidrio plano hasta su temperatura de ablandamiento, y por la acción de la gravedad y mediante la utilización de moldes, el propio peso del vidrio hará que se adapte al molde y alcance la forma deseada. Después de que se obtenga la forma final del vidrio, hay que enfriarlo lentamente con objeto de evitar tensiones internas en su estructura molecular y prevenir la fractura del mismo.
|

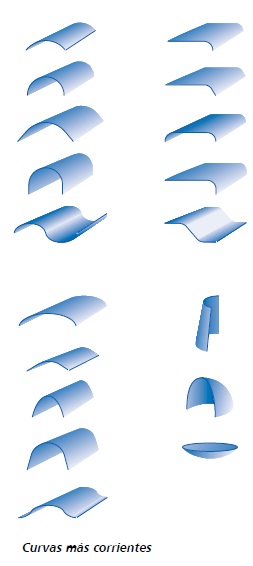

| FORMAS DE FLEXIÓN |
- Flexión cilíndrica (Ángulo de la abertura menor o igual a 90º)
- Flexión cilíndrica (Ángulo de la abertura entre 90º a 180º)
- Flexión cilíndrica con alguna parte plana (Perfil en J)
- Flexión esférica
- Flexión cónica
- Flexión parabólica
|
|
|
|
| Terminología |
Los parámetros que definen un vidrio curvado cilíndricamente son los siguientes:
r |
radio exterior |
b |
Desarrollo circunferencia |
l |
altura de vidrio |
c |
Cuerda: longitud del acorde |
h |
Flecha: altura del acorde |
alfa |
ángulo de flexión/ángulo de la abertura |
t |
|
A la hora de cursar un pedido se deben facilitar como mínimo los siguientes parámetros: La altura del vidrio, el espesor del vidrio y al menos dos de los datos siguientes: radio, desarrollo, cuerda y flecha. |
Las dimensiones se deben medir siempre a la misma cara del vidrio, que por defecto es la cara exterior.
|
|
|
| CARACTERISTICAS TECNICAS |
Dimensiones |
Mínimas |
Máximas |
200×200 mm |
3900×2750 mm |
Radio de curvatura mínimo:
Espesores |
Radio mínimo |
3, 4 y 5 mm |
100 mm |
6 y 8 mm |
150 mm |
10 mm |
250 mm |
12, 15 y 19 mm |
300 mm |
- Espesores de vidrio: 3, 4, 5, 6, 8, 10, 12, 15 y 19 mm.
- Desarrollo máximo del lado curvado: 3900 mm.
- Flecha máxima: 850 mm.
|
 |
| APLICACIONES |
-

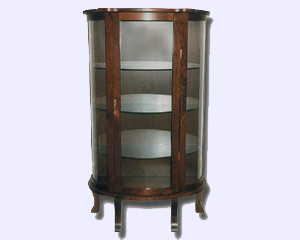

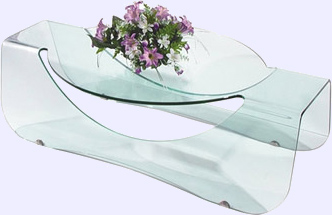

Arquitectura interior
-

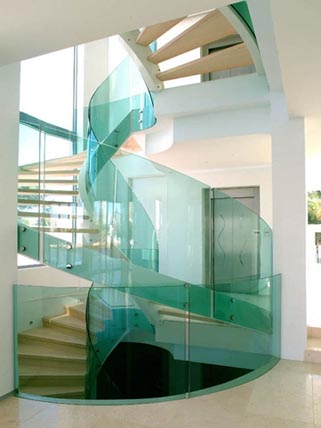

Barandillas
-
División de oficinas
-

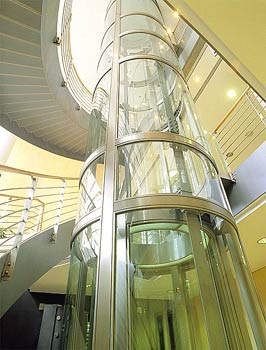

Ascensores panorámicos
-

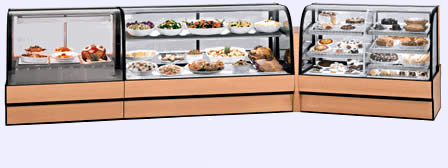

Línea blanca
|
|
|
