LAMICID FORCE

El vidrio laminado de seguridad

DEFINICIÓN

LAMICID es un vidrio laminado de  seguridad compuesto por dos o más vidrios y unidos entre sí mediante un butiral de polivinilo transparente, traslúcido o acústico, extrayendo el aire de su interior y aplicando, gracias al autoclave, presión y calor para compactar los vidrios junto con el intercalario, indicado para resistir ataques manuales y evitar daños personales en caso de rotura, ayudando, así, a crear espacios protegidos…


APLICACIONES

El vidrio LAMICID cumple todas las normas europeas que se dividen en cuatro grupos dependiendo de su uso:

Seguridad de uso (UNE-EN 12600)

Este concepto recoge los aspectos relacionados con los seguro que debe resultar un vidrio cuando está colocado y es susceptible de recibir un impacto de una persona. En consecuencia hace referencia a su resistencia al impacto de un cuerpo blando, su forma de rotura y la posibilidad de producir cortes de importancia, así como, la permanencia o no en el hueco una vez roto. La norma establece tres parámetros para clasificar al vidrio: altura de la caída (1=1200 mm, 2=450 mm, 3=190 mm), forma de rotura (B=vidrio laminado) y altura máxima sin rotura (1=1200 mm, 2=450 mm, 3=190 mm). En general todos los vidrios laminados con un solo butyral de polivinilo de 0,38 mm son clasificados 2B2 y, a partir de 2 o más butyrales, son todos máxima clasificación 1B1. Por tanto, se deberá elegir una vidrio u otro en función de lo establecido el artículo 12.2 del Código Técnico de Edificación CTE en cuanto a la seguridad frente al riesgo de impacto, el vidrio laminado, desarrollado en el documento Básico SU-2 .

Anti-agresión (UNE-EN 356)

Bajo esta denominación se agrupan las características necesarias para resistir frente a ataques intencionados de diversa consideración. Por tanto quedan incluidos diferentes tipos de agresión y con diferentes objetivos: agresión intencionada por lanzamiento de objetos, vandalismo, robo, agresión personal,.. En consecuencia debemos considerar distintos grados de protección para hacer frente a distintos tipos de ataque, que actúan como retardadores o dificultadores de la agresión, pero tienen un límite y al final pueden ceder. Evidentemente estos vidrios se rompen, pero se mantienen en su alojamiento sin permitir el paso a través del mismo, siempre que los vidrios se instalen en carpinterías que tengan, por si mismas, una resistencia adecuada a la que se pretende para el conjunto. Las clasificaciones posibles para estos tipos de vidrio son: P1A, P2A, P3A, P4A, P5A P6B, P7B y P8B, y van de menor a mayor protección:

  • P1A= 3 impactos en triángulo desde 1500 mm alto
  • P2A= 3 impactos en triángulo desde 3000 mm alto
  • P3A= 3 impactos en triángulo desde 6000 mm alto
  • P4A= 3 impactos en triángulo desde 9000 mm alto
  • P5A= 9 impactos en triángulo desde 9000 mm alto
  • P6B= de 30 a 50 golpes de hacha sin abrir paso
  • P7B= de 51 a 70 golpes de hacha sin abrir paso
  • P8B= más de 71 golpes de hacha sin abrir paso

Tabla de vidrios anti-agresión.

Según establece la Orden INT/317/2011 de 1 de febrero sobre medidas de seguridad privada, que entró en vigor el 18 de agosto del 2011, establece en su artículo 17 que los vidrios de escaparates, puertas y ventanas de las joyerías y platerías, deberán contar con resistencia al ataque manual P6B, y en su artículo 22 que las oficinas de farmacia deberán contar para los dispositivos tipo túnel, bandeja de vaivén o bandeja giratoria con seguro con cristal blindado con una categoría de resistencia P5A, y en su artículo 6.2 que los accesos a las entidades de crédito tendrá un blindaje exterior de categoría de resistencia P5A, así como en su artículo 14 las puertas de acceso del público y el resto del acristalamiento de la parte exterior del vestíbulo de las entidades de crédito, en el que se ubican los cajeros automáticos, tendrán una categoría de resistencia P5A al ataque manual.

Antibalas (UNE-EN 1063)

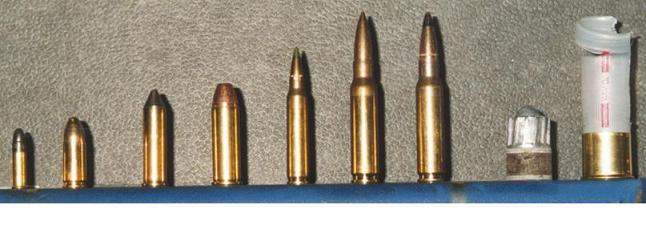

Se trata de ofrecer protección frente a ataques realizados con armas de fuego tanto con proyectiles de una sola masa (balas) como los de varias (postas) considerando diferentes armas (pistola, revolver, fusiles, escopetas) y calibres, teniendo en cuenta que el proyectil no traspase el acristalamiento y la posibilidad de proyección de esquirlas hacia la zona protegida.

Es el usuario el que debe valorar las necesidades de protección, incluidas las psicológicas teniendo en cuenta que el acristalamiento deberá estar instalado correctamente sobre un bastidor adecuado.

Se realizan dos clasificaciones diferentes en función de que se utilice arma corta o rifle por una parte (BR) y escopeta por otra (SG).

La clasificación frente a armas cortas o rifle se realiza en 7 categorías BR1, BR2, BR3, BR4, BR5, BR6 y BR7 en función del arma y munición empleada

La clasificación frente a armas del tipo escopeta se realiza en dos niveles SG1 y SG2

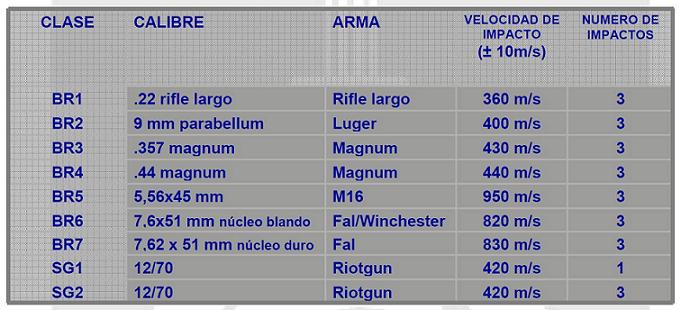

Tabla de vidrios antibalas.

Según establece la Orden INT/317/2011 de 1 de febrero sobre medidas de seguridad privada, que entró en vigor el 18 de agosto del 2011, establece en su artículo 1.2 que los grandes centros y superficies comerciales dispondrán de una zona segura habilitada para uso de los vehículos de transporte de monedas y billetes cuyos vidrios de las puertas tendrán una categoría de resistencia clase BR2, y en su artículo 6.1 establece que en las entidades de crédito, el recinto de caja, tendrá un blindaje perimetral de al menos categoría BR2, así como el acceso interior de las mismas entidades. También en su artículo 15 establece que los módulos bancarios móviles tendrán un blindaje en el recinto de caja y puerta de acceso al mismo de resistencia BR2. En su artículo 23 y 24 establece que las partes acristaladas de los recintos de las cajas de las administraciones de loterías y despachos de apuestas, así como para los casinos de juego, tendrán una categoría de resistencia BR2.

Anti-explosión (UNE-EN 13541)

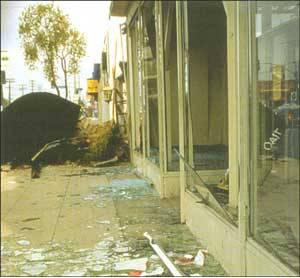

Con esta denominación hacemos referencia a los vidrios resistentes a la presión de explosión producida intencionadamente o no. Es decir, aquellos que tienen por objetivo resistir el choque de la onda expansiva y protegiendo a las personas de los daños producidos por la misma teniendo en cuenta la proyección o no de esquirlas hacia la zona protegida. Los vidrios se rompen y se deforman absorbiendo así la energía generada en la propia explosión. Las explosiones que pueden producirse son de muy diferente envergadura por lo que es necesario establecer diferentes niveles de protección, para lo cual habrá que tener en cuenta aparte del vidrio el tipo de instalación y dimensiones de los mismos. Se establecen 4 niveles de protección: ER1, ER2, ER3 y ER4. Estas clases difieren en la presión soportada por el vidrio, donde el vidrio romperá pero permanece en su alojamiento.

CLASE Presión Pr (kpa)

Duración ms

ER1
51<Pr<100
20
ER2
101<Pr<150
20
ER3
151<Pr<200
20
ER4
201<Pr<250
20
Propiedades físicas

Control Rayos U.V.
No hay efecto que cause mas daño a muebles, alfombras, plantas y otras cosas de valor como los rayos ultravioleta. Cuando los rayos del sol llegan a la tierra, la radiación que estos producen puede llegar a ser tan nociva incluso para el cuerpo humano que se hace necesario tener un tipo de protección para repelerlos.
Así como para nosotros existen los bloqueadores solares, para nuestras cosas también hay una protección.
Con los vidrios laminados de GRUPO CORBALAN, los efectos de los rayos UV, será algo menos de que preocuparse. Puede dejar su sillón favorito al lado de su ventana de cristal laminado y no sufrirá daño alguno causado por los UV.

La capa de polivinilo absorbe esta radiación en un 99% evitando así, que sus cosas más preciadas se estropeen.
Dimensiones máximas y mínimas en mm



Mínimas
Máximas
Espesor máximo
100x100
6000x3210
80 mm
