Cumplimiento del CTE

Exigencias básicas de seguridad en caso de incendio (DB-SI) cuyo objetivo consiste en reducir a límites aceptables el riesgo de que los usuarios de un edificio sufran daños derivados de un incendio de origen accidental, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. El vidrio y sus accesorios esta afectado en los siguientes apartados del DB-SI:

• 11.1 Exigencia básica SI 1: Propagación interior: se limitará el riesgo de propagación del incendio por el interior del edificio, tanto al mismo edificio como a otros edificios colindantes. Esencialmente se trata de las puertas y mamparas divisorias, por tanto, debe cumplir el conjunto que forme la puerta o mampara divisoria. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según , sea la utilización del edificio, como son el FIRESWISS en sus versiones EI60, EI90, EI120 y EI180.
• 11.2 Exigencia básica SI 2: Propagación exterior: se limitará el riesgo de propagación del incendio por el exterior, tanto en el edificio considerado como a otros edificios. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como es el FIRESWISS EI120 y EI180.
• 11.3 Exigencia básica SI 3: Evacuación de ocupantes: el edificio dispondrá de los medios de evacuación adecuados para facilitar que los ocupantes puedan abandonarlo o alcanzar un lugar seguro dentro del mismo en condiciones de seguridad. Concretamente la puertas situadas en recorridos de evacuación, serán abatibles con eje de giro vertical y su sistema de cierre o bien no actuará o bien consistirá en un dispositivo de fácil y rápida apertura desde el lado del cual provenga dicha evacuación. GRUPO CORBALAN proporciona elementos que cumplen este apartado según la necesidad del edificio, como son las CERRADURA ANTIPANICO.

Exigencias básicas de seguridad de utilización y accesibilidad (DB-SUA). El objetivo del requisito básico consiste en reducir a límites aceptables el riesgo de que los usuarios sufran daños inmediatos durante el uso previsto de los edificios, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. El vidrio y sus accesorios esta afectado en los siguientes apartados del DB-SU:

• 12.1 Exigencia básica SUA 1: Seguridad frente al riesgo de caídas: se limitará el riesgo de que los usuarios sufran caídas, para lo cual los suelos serán adecuados para favorecer que las personas no resbalen, tropiecen o se dificulte la movilidad. Asimismo, se limitará el riesgo de caídas en huecos, en cambios de nivel y en escaleras y rampas, facilitándose la limpieza de los acristalamientos exteriores en condiciones de seguridad.
  • En cuanto a la resbaladicidad de los suelos, estos se clasifican en función de su valor de resistencia al deslizamiento Rd, cuanto mayor es el índice menos resbaladizo es, de forma que se considerarán de Clase 0 si Rd es menor o igual a 15, de clase 1 si está entre 15 y 35, de clase 2 si está entre 35 y 45 y de clase 3, si Rd es mayor a 45. Rd se calcula mediante el ensayo del péndulo descrito en la norma UNE-EN 12633:2003. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son el LAMICID ANTIDESLIZANTE.

  Localización y características del suelo	clase
  Zonas interiores secas con pendiente menor a 6%	1
  Zonas interiores con pendientes mayor a 6% y escaleras	2
  Zonas interiores húmedas con pendiente menor al 6% (terrazas, vestuarios, duchas, baños, aseos, cocinas, etc)	2
  Zonas interiores húmedas con pendiente mayor al 6% (terrazas, vestuarios, duchas, baños, aseos, cocinas, etc)	3
  Zonas interiores húmedas con grasas (cocinas industriales, mataderos, aparcamientos,...	3
  Zonas exteriores, piscinas	3

  • En cuanto a las escaleras, el DB-SU recoge las exigencias, en altura deberán ser como mínimo de 900 mm si la diferencia de cota es menor a 6 m y de 1100 mm en el resto de los casos, en cuanto al ancho útil de los tramos que será de 800 mm como mínimo, la altura mínima y máxima de cada tramo, y el ancho mínimo de la huella que será de 220 mm y la altura máxima de la contrahuella que será de 200 mm, así como las medidas de las mesetas y la colocación de los pasamanos. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son las BARANDILLAS BALAUSCID.
• 12.2 Exigencia básica SUA 2: Seguridad frente al riesgo de impacto o de atrapamiento: se limitará el riesgo de que los usuarios puedan sufrir impacto o atrapamiento con elementos fijos o móviles del edificio. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son el LAMICID FORCE y SECURCID. En su punto 1.3 Impacto con elementos frágiles, dispone lo siguiente:
  • 1 Las superficies acristaladas situadas en las áreas con riesgo de impacto indicadas en el punto 2 siguiente cumplirán las condiciones que les sean aplicables de entre las siguientes, salvo cuando dispongan de una barrera de protección conforme al apartado 3.2 de SU 1:
    • a) si la diferencia de cota a ambos lados de la superficie acristalada está comprendida entre 0,55 m y 12 m, ésta resistirá sin romper un impacto de nivel 2 según el procedimiento descrito en la norma UNE EN 12600:2003
    • b) Si la diferencia de cota es igual o superior a 12 m, la superficie acristalada resistirá sin romper un impacto de nivel 1 según la norma UNE EN 12600:2003
    • c) en el resto de los casos la superficie acristalada resistirá sin romper un impacto de nivel 3 o tendrá una rotura de forma segura.

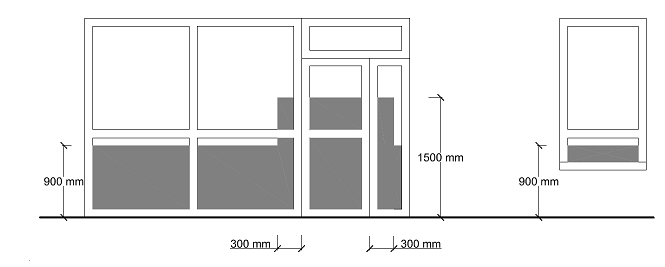

  • 2 Se identifican las siguientes áreas con riesgo de impacto (véase figura 1.2):
    • a) en puertas, el área comprendida entre el nivel del suelo, una altura de 1500 mm y una anchura igual a la de la puerta más 300 mm a cada lado de esta;
    • b) en paños fijos, el área comprendida entre el nivel del suelo y una altura de 900 mm.

  • 3 Las partes vidriadas de puertas y de cerramientos de duchas y bañeras estarán constituidas por elementos laminados o templados que resistan sin rotura un impacto de nivel 3, conforme al procedimiento descrito en la norma UNE EN 12600:2003.

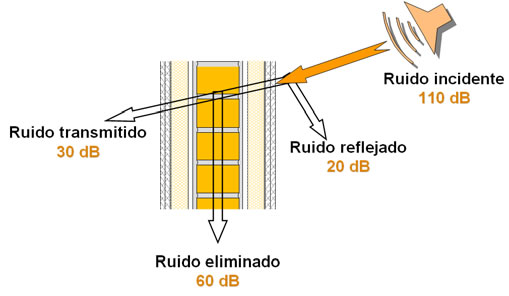

Exigencias básicas de protección frente al ruido (DB-HR). El objetivo de este requisito básico consiste en limitar dentro de los edificios, y en condiciones normales de utilización, el riesgo de molestias o enfermedades que el ruido pueda producir a los usuarios, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son el ACUSTICID y el doble acristalamiento CLIMAGLAS GALAXY II.

Este documento básico fue aprobado mediante REAL DECRETO 1371/2007, de 19 de octubre. Las exigencias de aislamiento del DB HR se aplican a:

- Edificios de uso residencial: Público y privado.
- De uso sanitario: Hospitalario y centros de asistencia ambulatoria.
- De uso docente.
- Administrativos.

Existen otros tipos de edificios, como los de pública concurrencia, uso comercial, edificios de aparcamiento…etc., y los recintos ruidosos en los que el DB HR no regula el aislamiento acústico.

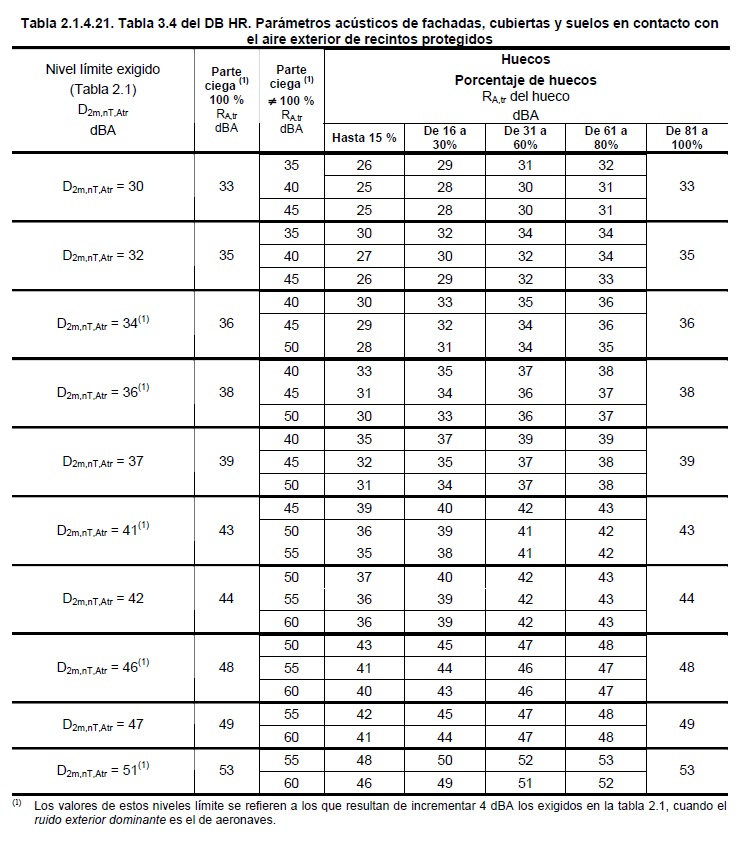

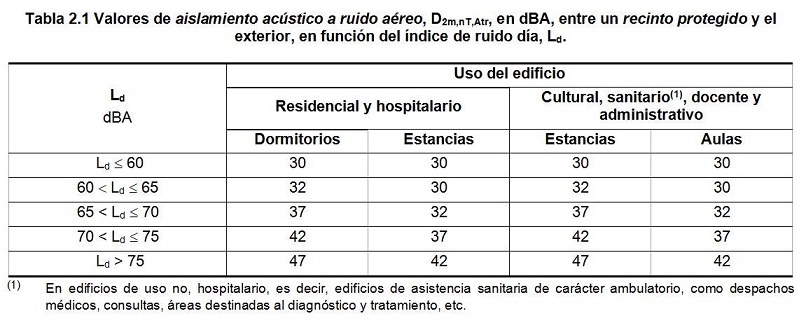

Las exigencias de aislamiento acústico a ruido exterior se fijan en el DB HR en función del nivel de ruido de la zona donde se ubica el edificio, es decir, en función del índice de ruido día, L_d , que es el índice de ruido asociado a la molestia durante el periodo día y definido como el nivel sonoro medio a largo plazo, ponderado A, determinado a lo largo de todos los periodos día de un año. Se expresa en dBA.

El valor del índice de ruido día, L_d, puede obtenerse mediante consulta en las administraciones competentes, que son las que han elaborado los mapas estratégicos de ruido de cada ciudad de España, como el del gráfico siguiente perteneciente a la ciudad de Murcia:

En el caso de que no se dispusiera de datos oficiales del valor del índice de ruido día, L_d, se aplicarán los siguientes valores:

a) Ld = 60 dBA, para el tipo de área acústica relativo a sectores con predominio de uso residencial.
b) En el resto de áreas acústicas, se adoptará como el L_d el establecido como objetivo de calidad en el RD 1367/2007 para cada tipo de área acústica, según establece la tabla siguiente:

Tipo de área acústica		Índice de ruido día, Ld
E	Sectores del territorio con predominio de suelo de uso sanitario, docente, cultural, que requiera una especial protección contra la contaminación acústica	60
C	Sectores del territorio con predominio de suelo de uso recreativo y de espectáculos	73
D	Sectores del territorio con predominio de suelo de uso terciario distinto del contemplado en C	70
B	Sectores del territorio con predominio de suelo de uso industrial	75
F	Sectores del territorio afectados a sistemas generales de infraestructuras de transporte u otros equipamientos públicos que los reclamen	-

Además de la información de Ld, Para aplicar el DB HR, es necesario saber si en la zona donde se ubica el edificio el ruido exterior dominante es de aeronaves.

Tipos de recintos

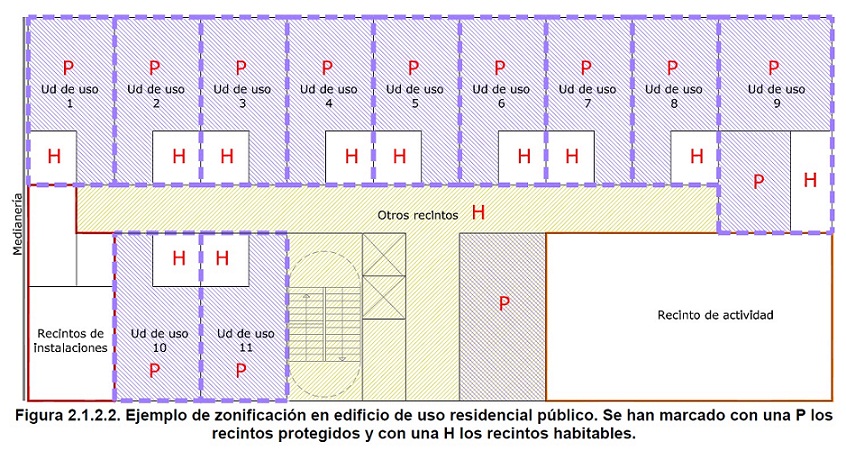

Una vez calculado el índice de ruido día, deberemos distinguir el tipo de recinto de cada zona del edificio que, según el DB HR, los recintos de los edificios se clasifican en recintos habitables, protegidos y no habitables. Son recintos no habitables aquellos no destinados al uso permanente de personas o cuya ocupación, por ser ocasional o excepcional y por ser bajo el tiempo de estancia, sólo exige unas condiciones de salubridad adecuadas. No se establecen condiciones acústicas específicas en los recintos no habitables. Son no habitables los trasteros, las cámaras técnicas y desvanes no acondicionados, y sus zonas comunes.

El resto de recintos de un edificio, son recintos habitables y dentro de los mismos, reciben la consideración de recintos protegidos aquellos que desde el punto de vista del aislamiento acústico deben tener mejores condiciones y son:

a) habitaciones y estancias (dormitorios, comedores, bibliotecas, salones, etc.) en edificios residenciales;
b) aulas, salas de conferencias, bibliotecas, despachos, en edificios de uso docente;
c) quirófanos, habitaciones, salas de espera, en edificios de uso sanitario;
d) oficinas, despachos; salas de reunión, en edificios de uso administrativo.

Por exclusión, el resto de recintos habitables de un edificio, como por ejemplo, cocinas, baños, pasillos, escaleras, etc., son recintos habitables.

Recinto de instalaciones. Es el recinto que contiene equipos de instalaciones colectivas del edificio. Por ejemplo: Las salas de
calderas, del grupo electrógeno, el cuarto del grupo de presión, el cuarto de máquinas de un ascensor, cuarto de ventiladores de extracción de garajes, etc.

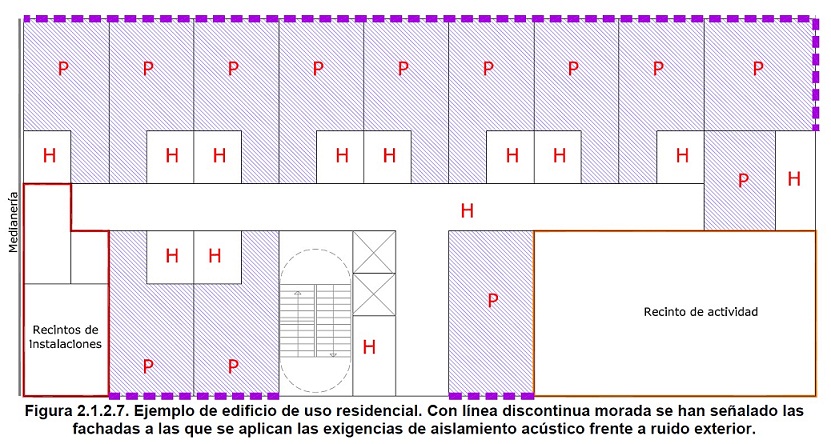

Dentro de los edificios de uso residencial (público y privado), hospitalario o administrativo, se consideran recintos de actividad aquellos recintos en los que se realiza una actividad distinta a la realizada en el resto de recintos del edificio en el que se encuentra integrado, siempre que el nivel medio de presión sonora estandarizado, ponderado A, del recinto sea mayor que 70 dBA. Por ejemplo, actividad comercial, de pública concurrencia, etc. En el DB HR se ha establecido que los recintos de actividad son aquellos en los que el nivel medio de presión sonora estandarizado, ponderado A, es mayor que 70 dBA y no mayor de 80 dBA, ya que a partir de este valor se consideraría al recinto como ruidoso.

Según el DB HR, una unidad de uso es una parte de un edificio que se destina a un uso específico, y cuyos usuarios están vinculados entre sí, bien por pertenecer a una misma unidad familiar, empresa, corporación, bien por formar parte de un grupo o colectivo que realiza la misma actividad, como sería una vivienda particular o una habitación en un hotel u hospital. Una unidad de uso puede tener sólo recintos habitables o protegidos. Los pasillos están considerados como recintos habitables. Los recintos no habitables, los recintos de instalaciones o de actividad no se consideran una unidad de uso, ni pertenecen a ninguna unidad de uso

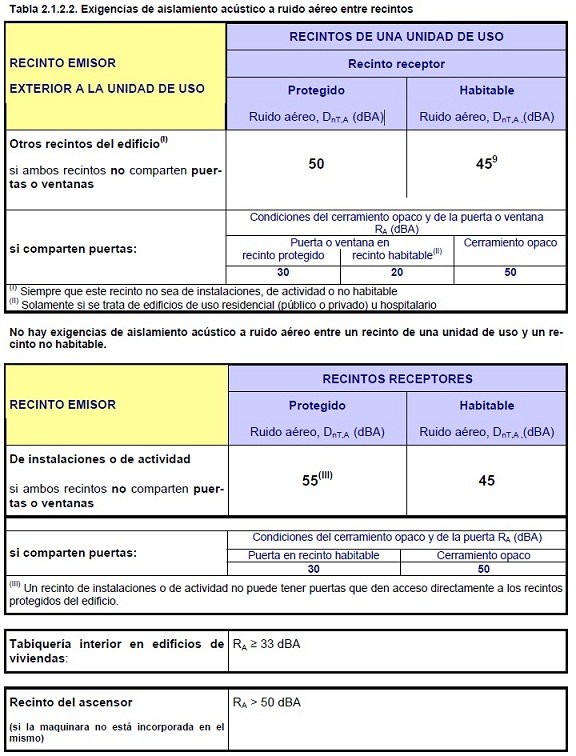

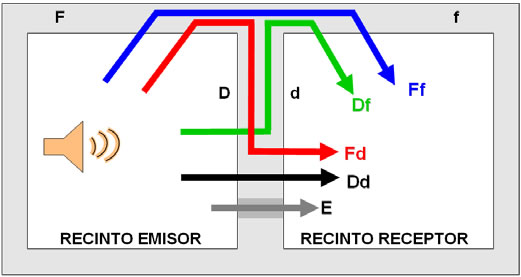

La siguiente tabla se aplicará al aislamiento acústico entre recintos del mismo edificio:

Exigencias básicas de ahorro de energía (DB-HE). El objetivo de este requisito consiste en conseguir un uso racional de la energía necesaria para la utilización de los edificios, reduciendo a límites sostenibles su consumo y conseguir asimismo que una parte de este consumo proceda de fuentes de energía renovable, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. El vidrio y sus accesorios esta afectado en los siguientes apartados del DB-HE:

• 15.1 Exigencia básica HE 1: Limitación de demanda energética: los edificios dispondrán de una envolvente de características tales que limite adecuadamente la demanda energética necesaria para alcanzar el bienestar térmico en función del clima de la localidad, del uso del edificio y del régimen de verano y de invierno, así como por sus características de aislamiento e inercia, permeabilidad al aire y exposición a la radiación solar, reduciendo el riesgo de aparición de humedades de condensación superficiales e intersticiales que puedan perjudicar sus características y tratando adecuadamente los puentes térmicos para limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos en los mismos. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son el CLIMAGLAS TOP y el CLIMAGLAS GALAXY.

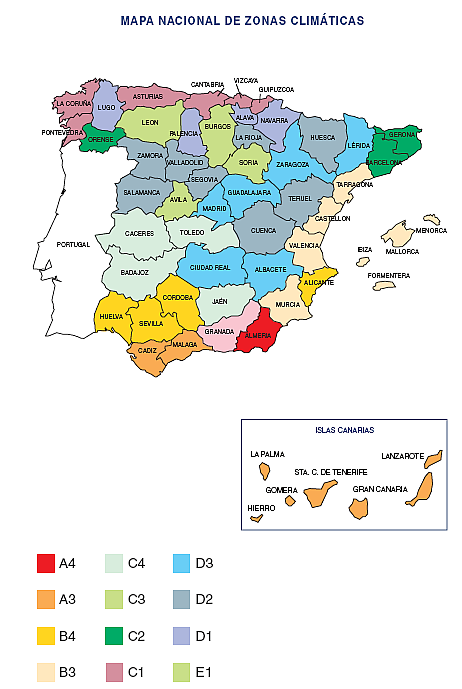

La demanda energética de los edificios se limita en función del clima de la localidad en la que se ubican, según la zonificación climática establecida y de la carga interna en sus espacios.

La envolvente térmica del edificio, está compuesta por todos los cerramientos que limitan espacios habitables con el ambiente exterior (aire o terreno u otro edificio) y por todas las particiones interiores que limitan los espacios habitables con los espacios no habitables que a su vez estén en contacto con el ambiente exterior. La envolvente térmica depende, entre otros, de la transmitancia térmica de huecos UH, del factor solar modificado de los huecos FH y del factor solar modificado de los lucernarios FL

Para evitar descompensaciones entre la calidad térmica de diferentes espacios, cada uno de los cerramientos y particiones interiores de la envolvente térmica tendrán una transmitancia no superior a los valores indicados en la tabla siguiente en función de la zona climática en la que se ubique el edificio. U EN W/m2 K

Cerramientos y particiones interiores	ZONAS A	ZONAS B	ZONAS C	ZONAS D	ZONAS E
Vidrios y marcos	5,70	5,70	4,40	3,50	,310

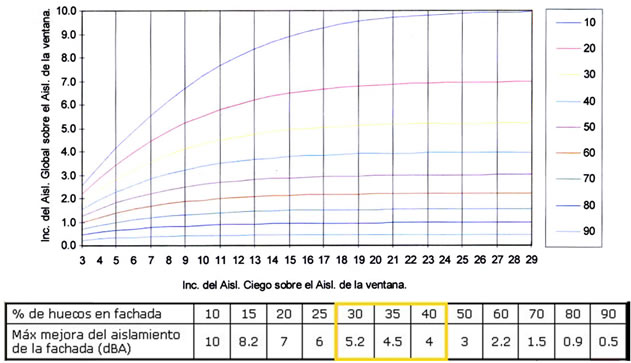

Estos valores quedan corregidos a menos en función del % de huecos que tenga el edificio y de su orientación y de la zona climática que corresponda. Los huecos son cualquier elemento semitransparente de la envolvente del edificio. Comprende las ventanas y puertas acristaladas. Para la limitación de la demanda energética se establecen 12 zonas climáticas identificadas mediante una letra, correspondiente a la división de invierno, y un número, correspondiente a la división de verano. La zona climática de cualquier localidad en la que se ubiquen los edificios se obtiene de la tabla de zonas climáticas en función de la diferencia de altura que exista entre dicha localidad y la altura de referencia de la capital de su provincia. Si la diferencia de altura fuese menor de 200 m o la localidad se encontrase a una altura inferior que la de referencia, se tomará, para dicha localidad, la misma zona climática que la que corresponde a la capital de provincia.

Los espacios interiores de los edificios se clasifican en espacios habitables y espacios no habitables. A efectos de cálculo de la demanda energética, los espacios habitables se clasifican en función de la cantidad de calor disipada en su interior, debido a la actividad realizada y al periodo de utilización de cada espacio, en las siguientes categorías:
a) espacios con baja carga interna: espacios en los que se disipa poco calor. Son los espacios destinados principalmente a residir en ellos, con carácter eventual o permanente.
b) espacios con alta carga interna: espacios en los que se genera gran cantidad de calor por causa de su ocupación, iluminación o equipos existentes.

La demanda energética será inferior a la correspondiente a un edificio en el que los parámetros característicos de los cerramientos y particiones interiores que componen su envolvente térmica, sean los valores límites establecidos en las tablas de valores máximos de factores energéticos por zona climática.



Exigencias básicas de seguridad estructural Acciones en la edificación (DB-SE-AE) El objetivo del requisito básico consiste en asegurar que el edificio tiene un comportamiento estructural adecuado frente a las acciones e influencias previsibles a las que pueda estar sometido durante su construcción y uso previsto. El vidrio y sus accesorios esta afectado en el punto 3. Acciones variables, y en los siguientes sub-apartados del DB-SE-AE:

• 3.1 Sobrecarga de uso.

  Es el peso de todo lo que puede gravitar sobre le edificio por razón de su uso. Se distingue entre carga uniforme (efectos derivados del uso normal, personas, mobiliario, enseres, así como, las derivadas de la utilización poco habitual, como acumulación de personas,...) y carga concentrada actuando en cualquier punto de la zona. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son el LAMICID PISABLE ANTIDESLIZANTE.

Categoría de uso		Subcategoría de uso		Carga uniforme KN/m2	Carga concentrada KN
A	Zonas residenciales	A1	Viviendas y zonas de habitaciones en hospitales y hoteles	2	2
		A2	Trasteros	3	2
B	Zonas administrativas y de oficinas			2	2
C	Zonas de acceso al público	C1	Zonas con mesas y sillas: colegios, cafés, restaurantes ...	3	4
		C2	Zonas con asientos fijos: iglesias, teatros, cines, salones actos, salas de espera,...	4	4
		C3	Zonas sin obstáculos que impidan el libre movimiento de personas como vestíbulos de edificios públicos, administrativos, hoteles; salas de exposición de museos, etc	5	4
		C4	zonas destinadas a gimnasio u actividades físicas	5	7
		C5	Zonas de aglomeración (salas de conciertos, estadios, etc.)	5	4
D	Zonas comerciales	D1	Locales comerciales	5	4
		D2	Supermercados, hipermercados o grandes superficies	5	7
E	Zonas de tráfico y de aparcamiento para vehículos ligeros (peso total < 30 kN)			2	20
F	Cubiertas transitables accesibles solo privadamente			1	2
G	Cubiertas accesibles únicamente para conservación	G1	Cubiertas con inclinación inferior a 20º	1	2
			Cubiertas ligeras sobre correas (sin forjado)	0,4	1
		G2	Cubiertas con inclinación superior a 40º	0	2




• 3.2 Acciones sobre barandillas y elementos divisorios.

  La estructura propia de las barandillas, petos, antepechos, o quitamiedos de terrazas, miradores, balcones o escaleras deben resistir una fuerza horizontal, uniformemente distribuida, según la siguiente tabla. La fuerza se considerará aplicada a 1,2 m o sobre el borde superior del elemento, si éste está situado a menos altura. GRUPO CORBALAN proporciona vidrios que cumplen este apartado según la necesidad del edificio, como son las BARANDILLAS BALAUSCID

  Categoría de uso		Subcategoría de uso		Fuerza horizontal kN/m
  A	Zonas residenciales	A1	Viviendas y zonas de habitaciones en hospitales y hoteles	0,8
  		A2	Trasteros	0,8
  B	Zonas administrativas y de oficinas			0,8
  C	Zonas de acceso al público	C1	Zonas con mesas y sillas: colegios, cafés, restaurantes ...	0,8
  		C2	Zonas con asientos fijos: iglesias, teatros, cines, salones actos, salas de espera,...	0,8
  		C3	Zonas sin obstáculos que impidan el libre movimiento de personas como vestíbulos de edificios públicos, administrativos, hoteles; salas de exposición de museos, etc	1,6
  		C4	zonas destinadas a gimnasio u actividades físicas	1,6
  		C5	Zonas de aglomeración (salas de conciertos, estadios, etc.)	3,0
  D	Zonas comerciales	D1	Locales comerciales	0,8
  		D2	Supermercados, hipermercados o grandes superficies	0,8
  E	Zonas de tráfico y de aparcamiento para vehículos ligeros (peso total < 30 kN)			1,6
  F	Cubiertas transitables accesibles solo privadamente			1,6

  Los elementos divisorios, tales como tabiques, deben soportar una fuerza horizontal mitad a la definida en los párrafos anteriores, según el uso a cada lado del mismo.



• 3.3 Viento.

  La acción del viento puede expresarse como la multiplicación de la presión dinámica del viento (0,5 KN/m2) por el coeficiente de exposición, variable con la altura del punto considerado, en función del grado de aspereza del entorno donde se encuentra ubicada la construcción, y por el coeficiente eólico o de presión, dependiente de la forma y orientación de la superficie respecto al viento, y en su caso, de la situación del punto respecto a los borde de esa superficie, es decir: qe = qb — ce — cp

  qb= la presión dinámica del viento . El valor básico de la velocidad del viento en cada localidad puede obtenerse del mapa de la figura. El de la presión dinámica es, respectivamente de 0,42 kN/m2, 0,45 kN/m2 y 0,52 kN/m2 para las zonas A, B y C de dicho mapa.
  ce= el coeficiente de exposición, variable con la altura del punto considerado, en función del grado de aspereza del entorno donde se encuentra ubicada la construcción. Para alturas sobre el terreno, z, no mayores de 200 m, puede determinarse con la expresión: ce = F · (F + 7 k) F = k ln (max (z,Z) / L) siendo k, L, Z parámetros característicos de cada tipo de entorno, según la tabla adjunta	Grado de aspereza del entorno k L (m) Z (m) I Borde del mar o de un lago, con una superficie de agua en la dirección del viento de al menos 5 km de longitud 0,156 0,003 1,0 II Terreno rural llano sin obstáculos ni arbolado de importancia 0,17 0,01 1,0 III I Zona rural accidentada o llana con algunos obstáculos aislados, como árboles o construcciones pequeñas 0,19 0,05 2,0 IV Zona urbana en general, industrial o forestal 0,22 0,3 5,0 V Centro de negocios de grandes ciudades, con profusión de edificios en altura 0,24 1,0 10,0
  cp= el coeficiente eólico o de presión , dependiente de la forma y orientación de la superficie respecto al viento, y en su caso, de la situación del punto respecto a los bordes de esa superficie; un valor negativo indica succión. Existen tablas para cada tipología de fachada o cubierta, la tabla adjunta es para la fachada vertical.




• 3.5 Nieve.

  La distribución y la intensidad de la carga de nieve sobre un edificio, o en particular sobre una cubierta, depende del clima del lugar, del tipo de precipitación, del relieve del entorno, de la forma del edificio o de la cubierta, de los efectos del viento, y de los intercambios térmicos en los paramentos exteriores Para determinación de la carga de nieve, tendremos en cuenta:
  • En cubiertas planas de edificios de pisos situados en localidades de altitud inferior a 1.000 m, es suficiente considerar una carga de nieve de 1,0 kN/m2.
  • En otros casos o en estructuras ligeras, sensiblesa carga vertical, como valor de carga de nieve por unidad de superficie en proyección horizontal, q_n, puede tomarse: q _n = u * S_k siendo: u= coeficiente de forma de la cubierta según y s_k = el valor característico de la carga de nieve sobre un terreno horizontal

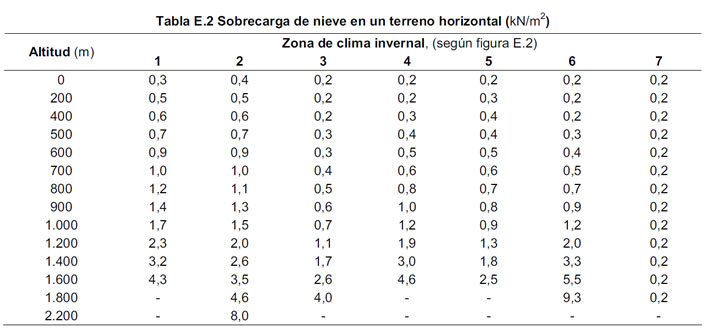

  • Carga de nieve sobre un terreno horizontal Como valor de carga de nieve en un terreno horizontal, sk, puede tomarse de la tabla E.2 función de la altitud del emplazamiento o término municipal, y de la zona climática del mapa

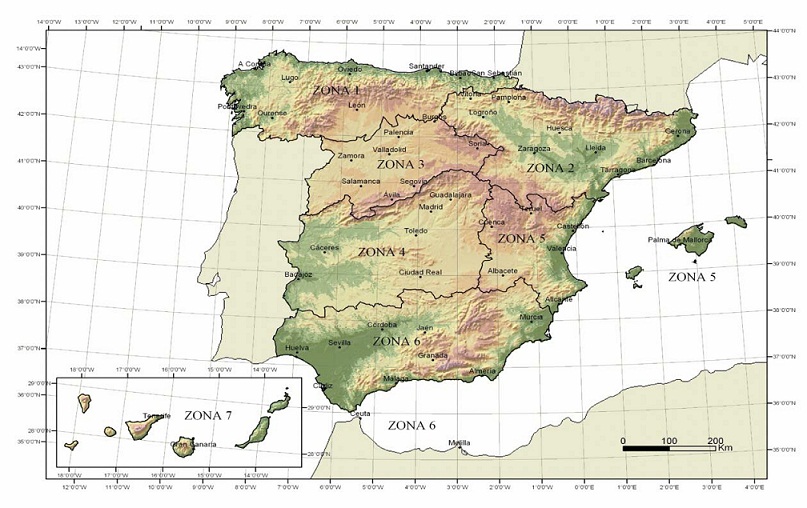

    zonas climáticas de invierno

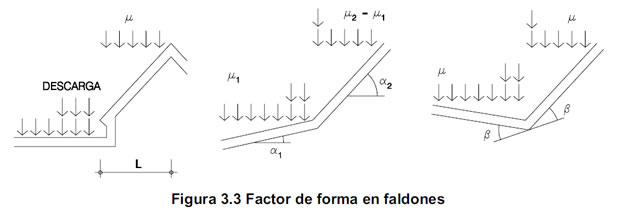

    Coeficiente de forma: El viento puede acompañar o seguir a las nevadas, lo que origina un depósito irregular de la nieve sobre las cubiertas. Por ello, el espesor de la capa de nieve puede ser diferente en cada faldón. 1. En un faldón limitado inferiormente por cornisas o limatesas, y en el que no hay impedimento al deslizamiento de la nieve, el factor de forma tiene el valor de 1 para cubiertas con inclinación menor o igual que 30º y 0 para cubiertas con inclinación de mayor o igual que 60º (para valores intermedios se interpolará linealmente). Si hay impedimento, se tomará u = 1 sea cual sea la inclinación. 2. En un faldón que limita inferiormente con una limahoya, lo que supone un impedimento al deslizamiento de la nieve, se distinguen dos casos: a) si el faldón sucesivo está inclinado en el mismo sentido, como factor de forma del de encima se tomará el correspondiente a la inclinación del de debajo. b) si está inclinado en sentido contrario, y la semisuma de las inclinaciones, B, es mayor de 30º, el factor de forma de ambos será de 2,0; en otro caso será u = 1 + B/30º
